绘制流程线和尺度线
您可以在流程图及组织图中绘制流程线，将图形连接起来。 甚至在移动一个或两个对象时，通过这些线条连接的对象仍保持连接状态。 有关绘制流程图形状的信息，请参阅"绘制预定义形状."
您可以绘制标注线，以标注对象及引起注意。
还可以绘制尺度线，以指明图形中两点间的距离或对象的大小。 默认情况下，更改对象大小时，线条上显示的尺度线及测量单位也会随之更改。
您可以设置尺度线的显示方式。 例如，可以指定尺度单位、样式和精度，以及在尺度文本中添加前缀或后缀。 还可以为创建的所有新尺度线设置默认值。

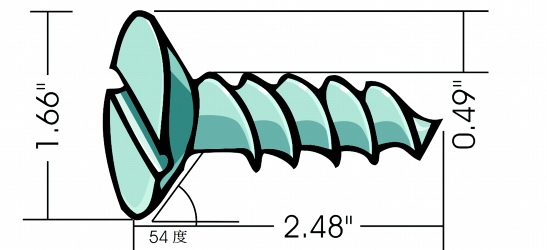

尺度线可以显示对象组成部分的大小。
为了精确使用流程线、标注线和尺度线，需要使它们与对象中的特定节点贴齐。 有关贴齐和贴齐模式的详细信息，请参阅"贴齐对象."
绘制两个或多个对象之间的流程线 |
 |
。
- 用于以任意角度创建直的流程线
选择流程线，然后拖动要移动的节点。
绘制标注 |
|
。
。
显示在标注线的末端，表示对象标签的键入位置。 绘制尺度线 |
|
• |
“垂直度量工具”
- 创建垂直尺度线，用于测量任意两个节点之间的垂直距离（沿 y 轴） |
• |
“水平度量工具”
- 创建水平尺度线，用于测量任意两个节点之间的水平距离（沿 x 轴） |
- 创建倾斜尺度线，用于测量倾斜线段的长度
- 创建垂直尺度线或水平尺度线
。 在要让测量角度的两条线相交的位置单击。 在要结束第一条线的位置单击，然后在要结束第二条线的位置单击。 在要让角度标签出现的位置单击。
设置尺度单位的显示方式 |
|
已启用。
|
还可以
|
|
|---|---|
|
隐藏尺度单位
|
单击“显示尺度单位”按钮。
|
|
指定尺度单位的位置
|
单击属性栏上的“文本位置下拉式对话框”按钮
 ，然后单击文本位置。
|
|
更改尺度单位的字体大小和字体
|
选择一条尺度线。 单击“文本”
 “文本格式”。 在“字体”列表框中选择字体样式，在“大小”框中键入值。
|
|
为尺度文本指定前缀或后缀
|
在属性栏上的“前缀”或“后缀”框中键入前缀或后缀。
|
为新的尺度线设置默认属性 |
|
|
|
|
|
