PowerTRACE 控件

“PowerTRACE”对话框包括可帮助您预览并编辑描摹结果的控件。

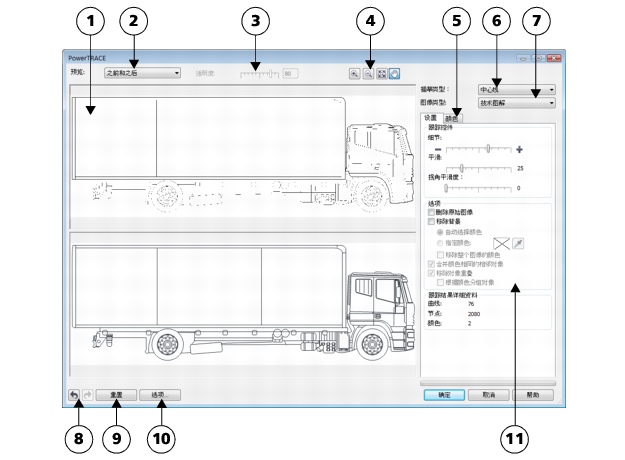

循环的数字对应于下表的数字，描述了 PowerTRACE 的主要控件。

控件

描述

1. 预览窗口

可以预览描摹结果并将其与源位图进行比较

2. “预览”列表框

可以选择以下预览选项之一：

•

之前和之后 - 同时显示源位图和描摹结果

•

较大预览 - 在单窗格预览窗口中预览描摹结果

•

线框叠加 - 在源位图的上方显示描摹结果的线框（轮廓）视图

3. “透明度”滑块

当选中“线框叠加”选项后控制线框下源位图的可视性

4. 缩放和平移工具

可以缩放显示在预览窗口中的图像，平移以缩放级别大于 100% 显示的图像并使图像符合预览窗口的大小。

5. “颜色”页面

包括用于修改描摹结果颜色的控件有关详细信息，请参阅"调整描摹结果中的颜色."

6. “描摹类型”列表框

可以更改描摹方式

7. “图像类型”列表框

可以为要描摹的图像选择合适的预览样式。根据选择的描摹方式，可用的预览样式会更改。

8. “撤消”和“重做”按钮

可以撤消和重做执行的上一个操作

9. “重置”按钮

可以恢复用于描摹源位图的第一个设置

10. “选项”按钮

可以在“选项”对话框中访问 PowerTRACE 选项页面以设置默认描摹选项。有关详细信息，请参阅"设置默认描摹选项."

11. “设置”页面

包括用于调整描摹结果的控件。 “设置”页面上的“描摹结果细节”区域使您可以在进行调整时查看描摹结果中的对象数、节点数和颜色数。

有关调整描摹结果的详细信息，请参阅"微调描摹结果."
